Samsung redefine el rendimiento móvil con el lanzamiento de su almacenamiento UFS 5.0 para inteligencia artificial local

El procesamiento nativo de inteligencia artificial en teléfonos inteligentes y dispositivos portátiles ha generado un cuello de botella sin precedentes en la industria de los semiconductores. A lo largo de mis siete años de experiencia profesional evaluando componentes de hardware, auditando plataformas de memoria e implementando estrategias de optimización tecnológica para ecosistemas web, he comprobado cómo el almacenamiento ha pasado de ser un simple repositorio pasivo a convertirse en el motor principal del rendimiento computacional. Para responder a las enormes exigencias de transferencia de datos de la tecnología actual, Samsung Electronics ha anunciado el desarrollo de la primera solución de almacenamiento flash universal (UFS) 5.0 del mundo, un estándar diseñado específicamente para la era de la inteligencia artificial.

Este hito de ingeniería establece un nuevo punto de referencia en el mercado de la memoria móvil. La transición masiva de la inteligencia artificial generativa desde los servidores en la nube hacia el procesamiento local exige que los dispositivos gestionen volúmenes de datos masivos en milisegundos. Según Jangseok Choi, jefe de planificación de productos de memoria en Samsung Electronics, los dispositivos de almacenamiento han evolucionado hasta convertirse en el factor clave que define las experiencias algorítmicas, marcando un camino de innovación que impulsará la próxima generación de plataformas móviles.

El impacto de la velocidad de lectura en modelos de lenguaje grandes

La ejecución de modelos de lenguaje grandes (LLM) directamente en el entorno de un teléfono inteligente demanda un ancho de banda excepcional para evitar tiempos de latencia perceptibles. Las soluciones de la generación anterior empezaban a mostrar limitaciones al intentar cargar redes neuronales complejas en la memoria de acceso aleatorio. Para resolver esta fricción técnica, el nuevo estándar de Samsung integra la interfaz de memoria integrada más reciente dictaminada por la organización JEDEC, logrando cifras de rendimiento que duplican las capacidades de su predecesor directo.

Las especificaciones técnicas de este componente revelan una velocidad de lectura secuencial de hasta 10.8 gigabytes por segundo (GB/s), acompañada por una velocidad de escritura secuencial que alcanza los 9.5 GB/s. Este rendimiento, que supera en más del doble al estándar UFS 4.1, garantiza que el procesador neuronal (NPU) reciba la información a un ritmo constante, permitiendo respuestas instantáneas en aplicaciones de inteligencia artificial local, traducción de idiomas en tiempo real y generación de contenido multimedia sin depender de una conexión a internet.

Innovaciones en eficiencia energética y miniaturización física

El incremento drástico en las velocidades de transferencia suele acarrear problemas de disipación térmica y un consumo excesivo de la batería. No obstante, la ingeniería detrás del estándar UFS 5.0 logra mejorar la eficiencia energética en más de un 40 % en comparación con la solución UFS 4.1. Este avance operativo se fundamenta en la implementación de tecnologías de sincronización de reloj (clock gating) y escalado de voltaje múltiple. Estas innovaciones permiten al controlador de memoria apagar sectores inactivos del chip y ajustar la energía suministrada de forma dinámica, reduciendo drásticamente la potencia requerida para transferir los datos y extendiendo de forma notable la vida útil de la batería en los terminales de próxima generación.

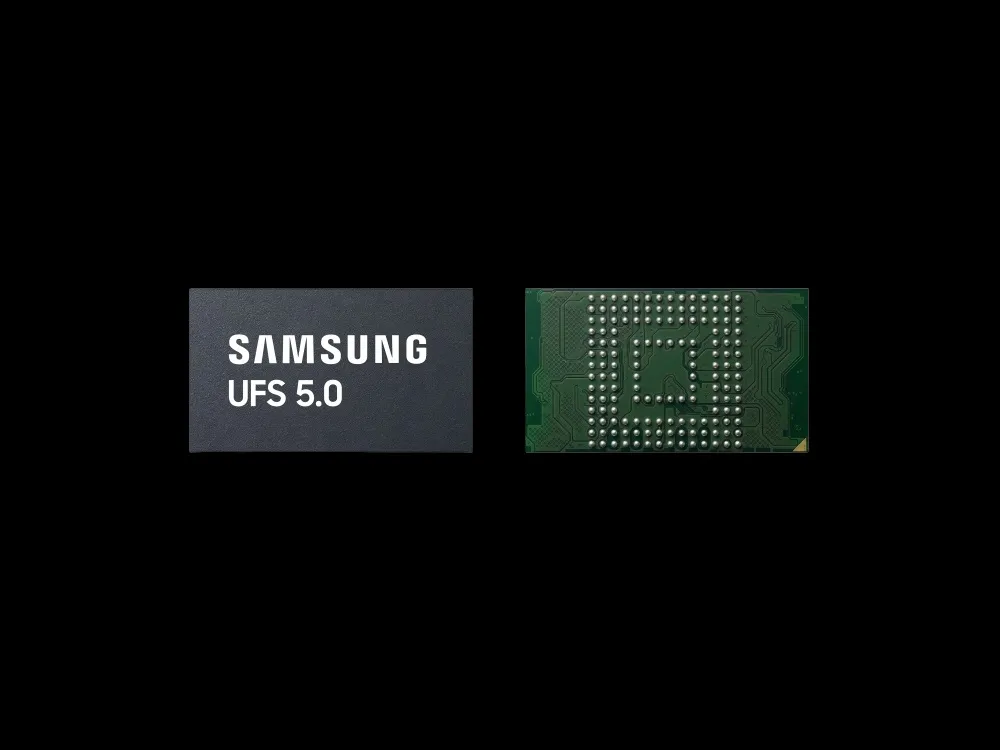

Paralelamente a las mejoras en el consumo de energía, la reducción de las dimensiones físicas del chip resulta determinante para el diseño industrial. Samsung ha logrado comprimir esta solución en un empaque ultracompacto que mide apenas 7.5 milímetros de ancho, 13 milímetros de largo y 0.9 milímetros de grosor. Esta huella representa una reducción del 16.7 % en su volumen físico frente a la generación anterior. Un tamaño tan reducido libera espacio interno crucial en la placa base, brindando a los ingenieros una mayor flexibilidad de diseño para integrar baterías de mayor capacidad o sistemas de refrigeración de cámara de vapor más robustos.

Cronograma de producción masiva y aplicaciones en el mercado tecnológico

La penetración de esta tecnología no se limitará exclusivamente a los teléfonos inteligentes de la gama premium. Las dimensiones compactas y la eficiencia térmica del chip lo convierten en la solución de almacenamiento ideal para el naciente mercado de gafas de realidad extendida (XR) y dispositivos portátiles (wearables) impulsados por inteligencia artificial, donde las restricciones de espacio y calor son críticas.

La compañía surcoreana ha confirmado que iniciará la fase de producción masiva de sus módulos UFS 5.0 durante el cuarto trimestre del año 2026. Los integradores de hardware podrán acceder a una amplia variedad de capacidades de almacenamiento, que escalarán hasta un terabyte (TB) de memoria sólida. Con esta planificación estratégica, Samsung no solo se anticipa a las rigurosas necesidades de procesamiento que dominarán la industria tecnológica en los próximos años, sino que consolida su posición hegemónica como el principal proveedor de memoria para ecosistemas móviles avanzados.
